이전 사양장착 사양 확인 필요
전기·전원전원·리셋·인버터(220V)
ZEUS 640FU
이전 출고 사양 안내
본 영상은 ZEUS 640FU 이전 출고 차량을 위해 제작된 안내입니다. 현재 생산 차량과 장비 및 조작 방법이 다를 수 있으므로, 영상과 동일한 장비가 장착된 차량에서만 참고해 주세요.
차량에 장착된 조작 패널과 인버터의 제품명·외형이 영상과 같은지 먼저 확인해 주세요.
MENU
YES RV / OWNER SUPPORT무엇을
무엇을
도와드릴까요?
장비 이름을 누르면 홈페이지에서 사용법이 바로 열립니다. 전체 설명서 PDF와 영상, 모델별 제원·외관도도 한 페이지에서 확인할 수 있습니다.
장비별 사용법 보기01증상·장비 이름으로 바로 검색
02이전 사양과 적용 장비를 명확히 구분
03큰 글자·확대 사진·PDF를 한곳에서 확인
K670 OWNER'S MANUAL / LEGACY SPECIFICATION장비 이름을 누르면
장비 이름을 누르면
바로 사용법이 열립니다.
K670 공통2023년 제작 · 이전 사양
사진 속 장비와 실제 차량의 외형·모델이 같은 경우에만 참고하십시오. 모델·연식·옵션에 따라 조작법이 다를 수 있습니다.
전체 사용설명서 PDF30쪽 · 공개본 v1.0 · 2026.07.29↗실제 장비 사진과 함께 확인하세요.
제목 전체를 누르면 설명이 열립니다. 사진은 다시 눌러 크게 볼 수 있습니다.
K670·560 공용이전 사양조작 패널캐빈 전원과 주요 설비를 한곳에서 제어합니다.
K670·560 공용이전 사양
조작 패널캐빈 전원과 주요 설비를 한곳에서 제어합니다.
적용 차량을 먼저 확인하십시오.
K670·560 공용 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
01주전원캐빈 전력
02220V인버터
03A/VTV·오디오
04물펌프청수 공급
05냉장고전원
06보조등후면 조명
07메인등해키창 조명
08외부등어닝등
09간접조명밝기 조절
10수위청수 잔량
11적산계가용 전력
12보일러난방·온수
적용 전 확인
실제 차량의 패널 외형과 버튼 구성이 사진과 같은 경우에만 참고하십시오.
K670 공통이전 사양적산계배터리 전압·전류·누적 사용량을 확인합니다.
K670 공통이전 사양
적산계배터리 전압·전류·누적 사용량을 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양창문환기 위치와 완전 잠금 위치를 구분합니다.
K670 공통이전 사양
창문환기 위치와 완전 잠금 위치를 구분합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양블루투스 카 오디오오디오 입력과 블루투스 연결 순서를 확인합니다.
K670 공통이전 사양
블루투스 카 오디오오디오 입력과 블루투스 연결 순서를 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양스마트 TV리모컨 기본 조작, Wi-Fi와 블루투스 연결을 확인합니다.
K670 공통이전 사양
스마트 TV리모컨 기본 조작, Wi-Fi와 블루투스 연결을 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
이전 출고 사양 공용이전 사양보일러 다이얼 패널구형 다이얼 패널로 난방·온수 기능과 시간을 선택합니다.
이전 출고 사양 공용이전 사양
보일러 다이얼 패널구형 다이얼 패널로 난방·온수 기능과 시간을 선택합니다.
적용 차량을 먼저 확인하십시오.
이전 출고 사양 공용 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
- 작동
다이얼 버튼을 눌러 컨트롤러를 켭니다.
- 메뉴 선택
다이얼을 돌려 열선 아이콘을 선택한 뒤 버튼을 누릅니다.
- 시간 설정
표시된 타이머에서 원하는 시간을 선택하고 버튼을 누릅니다.
- 종료
작동을 멈추려면 다이얼을 길게 누릅니다.
현행 사양과 다릅니다.
현재 생산 차량은 통합 컨트롤 패널의 보일러 버튼 하나로 작동합니다. 이 다이얼과 같은 장비가 달린 이전 출고 차량에서만 참고하십시오.
작동 전 안전 확인
외부 흡·배기구가 막히지 않았는지 확인하십시오. 배기가스 냄새, 연기, CO 경보 또는 이상 소음이 발생하면 즉시 정지하고 환기하십시오.
K670 공통이전 사양난방용 순환모터 스위치난방 구역과 보조 히터 회로를 구분해 사용합니다.
K670 공통이전 사양
난방용 순환모터 스위치난방 구역과 보조 히터 회로를 구분해 사용합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양히터 열봉쇼파 아래 기계실의 220V 전기식 보조 히터를 확인합니다.
K670 공통이전 사양
히터 열봉쇼파 아래 기계실의 220V 전기식 보조 히터를 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
- 장치 식별
사진과 실차의 장치·배관·차단기 구성이 같은지 확인합니다.
- 정격 확인
220V 전원, 소비전력, 인버터 부하와 순환 조건을 담당자가 확인해야 합니다.
- 차량별 절차
장치 모델과 회로가 확인된 뒤 차량별 지정 절차로 사용합니다.
내용 검증 전 - 조작하지 마십시오.
히터 열봉은 220V 고전력 기계실 설비입니다. 누수·과열·이상 냄새가 있거나 순환계통 상태가 확인되지 않으면 사용하지 말고 A/S에 문의하십시오.
K670 공통이전 사양12V·220V 소켓전압과 소비전력을 확인한 뒤 소켓을 사용합니다.
K670 공통이전 사양
12V·220V 소켓전압과 소비전력을 확인한 뒤 소켓을 사용합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670·560 공용이전 사양냉장고계절과 적재량에 맞춰 냉각 단수를 조절합니다.
K670·560 공용이전 사양
냉장고계절과 적재량에 맞춰 냉각 단수를 조절합니다.
적용 차량을 먼저 확인하십시오.
K670·560 공용 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
| 계절 | 온도 기어 | 풍량 |
|---|---|---|
| 봄·가을 | 4-6 | 중간 |
| 여름 | 2 | 약 3/4 |
| 겨울 | 2 | 약 1/4 |
설정값 확인
위 수치는 2023년 장착 냉장고의 원본 안내값입니다. 실제 냉장고 모델, 주변 온도와 적재량을 우선해 조절하십시오.
K670·560 공용이전 사양맥스팬급기·배기 방향, 풍량과 지붕 커버를 조절합니다.
K670·560 공용이전 사양
맥스팬급기·배기 방향, 풍량과 지붕 커버를 조절합니다.
적용 차량을 먼저 확인하십시오.
K670·560 공용 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
+ / -풍량 조절
AUTO약 25.5°C 자동 운전
IN / OUT급기·배기 전환
ON / OFF팬 작동·정지
OPEN / CLOSE커버 개폐
수동 레버전원 없이 커버 개폐
주행 전 필수
주행 전에 지붕 커버가 완전히 닫혔는지 확인하십시오. 열린 상태로 주행하면 커버가 파손될 수 있습니다.
K670 공통이전 사양화장실 환풍기지붕 커버를 연 뒤 급기·배기 방향을 선택합니다.
K670 공통이전 사양
화장실 환풍기지붕 커버를 연 뒤 급기·배기 방향을 선택합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양카세트 변기내부 조작, 외부 카세트 분리와 약제 투입을 확인합니다.
K670 공통이전 사양
카세트 변기내부 조작, 외부 카세트 분리와 약제 투입을 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양도어락장착된 도어락 모델을 확인한 뒤 번호와 카드를 등록합니다.
K670 공통이전 사양
도어락장착된 도어락 모델을 확인한 뒤 번호와 카드를 등록합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양어닝지지대를 세우고 경사와 돌풍 위험을 확인합니다.
K670 공통이전 사양
어닝지지대를 세우고 경사와 돌풍 위험을 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양외부 전기선외부 전원을 차량에 연결하고 분리하는 순서를 확인합니다.
K670 공통이전 사양
외부 전기선외부 전원을 차량에 연결하고 분리하는 순서를 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양청수 사용·충전청수 주입구, 수위 확인과 물 보충 순서를 확인합니다.
K670 공통이전 사양
청수 사용·충전청수 주입구, 수위 확인과 물 보충 순서를 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양드레인·비상시동드레인 스위치와 비상시동 스위치의 위치를 확인합니다.
K670 공통이전 사양
드레인·비상시동드레인 스위치와 비상시동 스위치의 위치를 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양오수 처리오수 호스와 밸브를 연결해 지정된 장소에서 배출합니다.
K670 공통이전 사양
오수 처리오수 호스와 밸브를 연결해 지정된 장소에서 배출합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양아웃트리거주차 후 차체 흔들림을 줄이기 위한 장치입니다.
K670 공통이전 사양
아웃트리거주차 후 차체 흔들림을 줄이기 위한 장치입니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양퓨즈 교체전기함 위치와 예비 퓨즈를 확인합니다.
K670 공통이전 사양
퓨즈 교체전기함 위치와 예비 퓨즈를 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양에어 서스펜션WABCO 리모컨의 기본 버튼과 차고 조절 기능을 확인합니다.
K670 공통이전 사양
에어 서스펜션WABCO 리모컨의 기본 버튼과 차고 조절 기능을 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
K670 공통이전 사양요소수·연료요소수와 연료 계통의 이전 사양 기본 정보를 확인합니다.
K670 공통이전 사양
요소수·연료요소수와 연료 계통의 이전 사양 기본 정보를 확인합니다.
적용 차량을 먼저 확인하십시오.
K670 공통 · 이전 사양 자료입니다. 장비의 외형과 제조사 표시가 실제 차량과 동일한 경우에만 적용하십시오.
인쇄하거나 보관하시겠습니까?
K670 전체 설명서 PDF 사진을 제거한 새 표지와 확대된 히터 열봉 사진을 반영했습니다.
영상·기술자료
사용 영상과 차량 자료를 찾아보세요.
K670 이전 사양 장비 설명은 위의 장비 목록에서 바로 열 수 있습니다.
자주 찾는 항목
찾은 영상과 차량 자료
영상·기술자료
5개의 안내를 보여드립니다.
이전 사양콤비에어컨 장착 차량 전용
냉난방·환기창문·맥스팬·콤비에어컨
ZEUS 640FU
이전 출고 사양 안내
본 영상은 ZEUS 640FU 이전 출고 차량을 위해 제작된 안내입니다. 현재 생산 차량과 장비 및 조작 방법이 다를 수 있으므로, 영상과 동일한 장비가 장착된 차량에서만 참고해 주세요.
콤비에어컨 적용 차량 전용 자료입니다. 가정용 벽걸이 에어컨이 장착된 차량에는 이 영상을 적용하지 마세요.이전 사양장착 사양 확인 필요

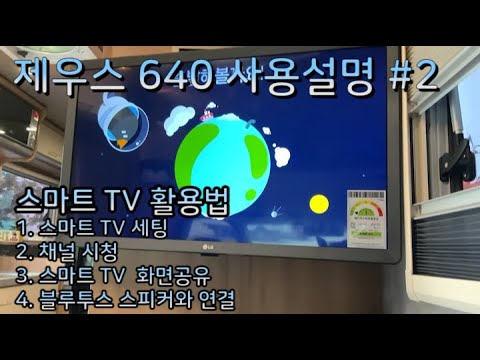

가전스마트 TV 활용법
ZEUS 640FU
이전 출고 사양 안내
본 영상은 ZEUS 640FU 이전 출고 차량을 위해 제작된 안내입니다. 현재 생산 차량과 장비 및 조작 방법이 다를 수 있으므로, 영상과 동일한 장비가 장착된 차량에서만 참고해 주세요.
장착된 TV의 제조사와 모델에 따라 메뉴와 조작 방법이 다를 수 있습니다.2025 모델연도 제원표구조 참고용 도면

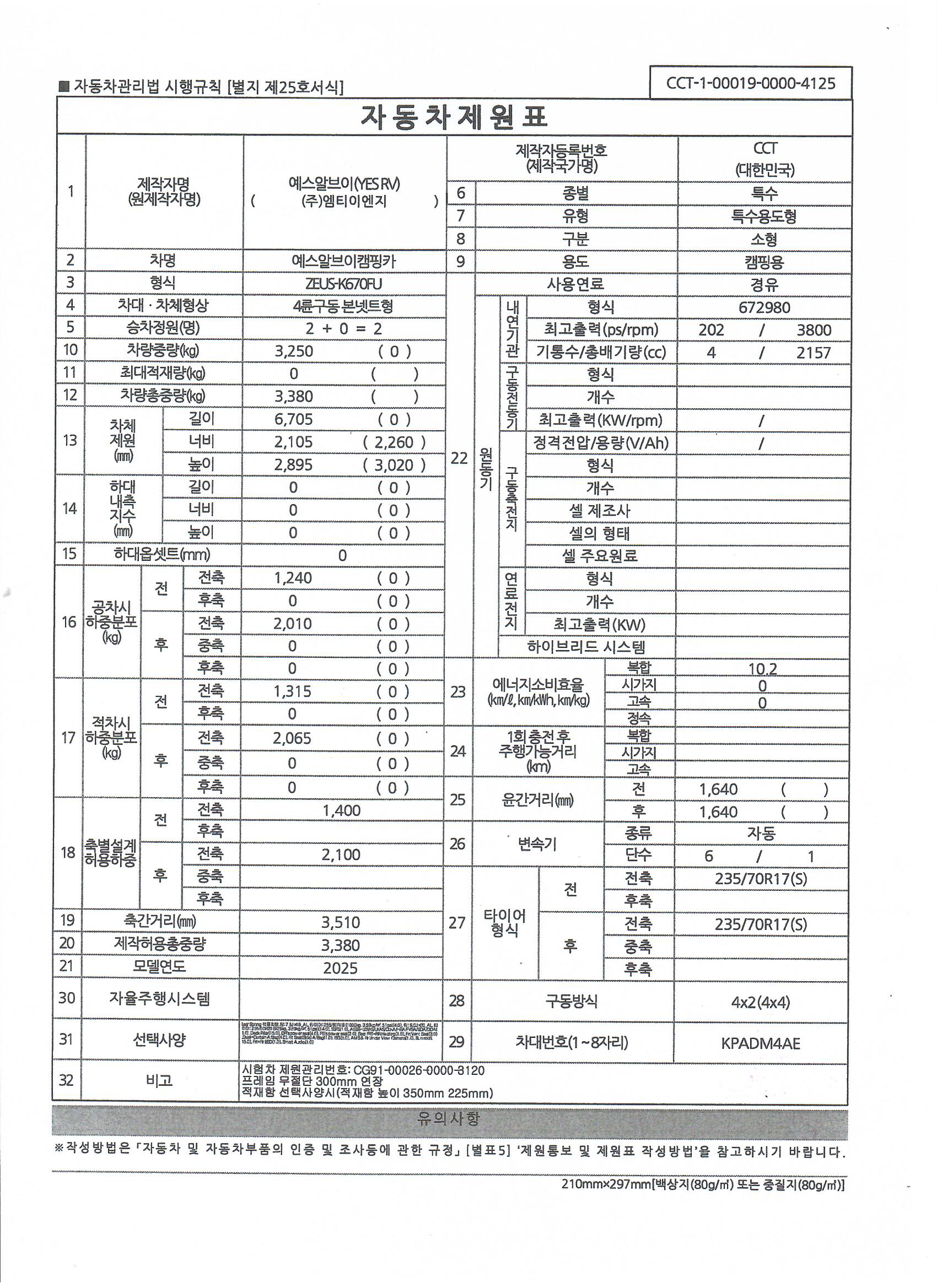

TECHNICAL DATA / 2025ZEUS K670FU
차량 제원 · 외관도
- 기준 문서
- 자동차제원표
- 제원표 승인번호
- CCT-1-00019-0000-4125
- 마지막 검토
- 2026.07.29
- 01전장
- 6,705 mm
- 02전폭
- 2,105 mm
- 03전고
- 2,895 mm
- 04축간거리
- 3,510 mm
자동차제원표 기준
2025 모델연도 ZEUS-K670FU의 자동차제원표 기준 제원과 구조·장비 위치 외관도를 확인합니다.
제원표 괄호 표기
전폭 2,260 mm · 전고 3,020 mm괄호값의 의미는 원본에 정의되어 있지 않습니다.

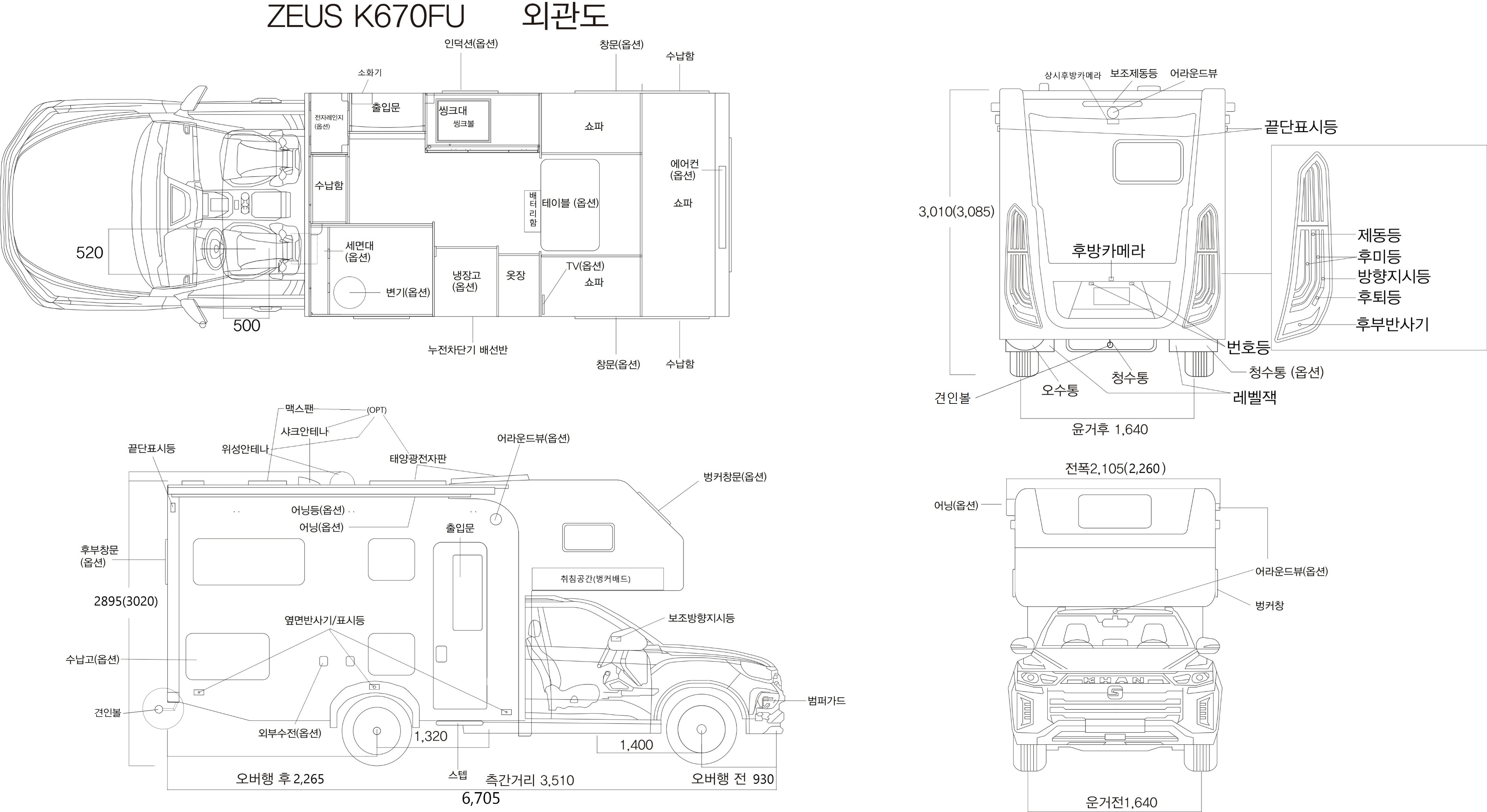

평면도실내 구조·가구·장비 위치
↗
SPECIFICATION
핵심 제원
- 승차정원
- 2명
- 차량중량
- 3,250 kg
- 차량총중량
- 3,380 kg
- 엔진
- 4기통 · 2,157 cc
- 최고출력
- 202 ps / 3,800 rpm
- 변속기
- 자동 6단 · 후진 1단
- 사용연료·연비
- 경유 · 복합 10.2 km/L
- 타이어
- 235/70R17(S)
- 윤거
- 전 1,640 · 후 1,640 mm
표기 수치는 해당 모델연도의 자동차제원표를 기준으로 합니다. 실제 차량은 출고 시기와 선택사양에 따라 다를 수 있습니다.
측면도전장·축간거리·오버행 참고
↗
후면도후면 장비·등화류 위치
↗
전면도전폭·전방 장비 위치
↗
2024 모델연도 제원표구조 참고용 도면

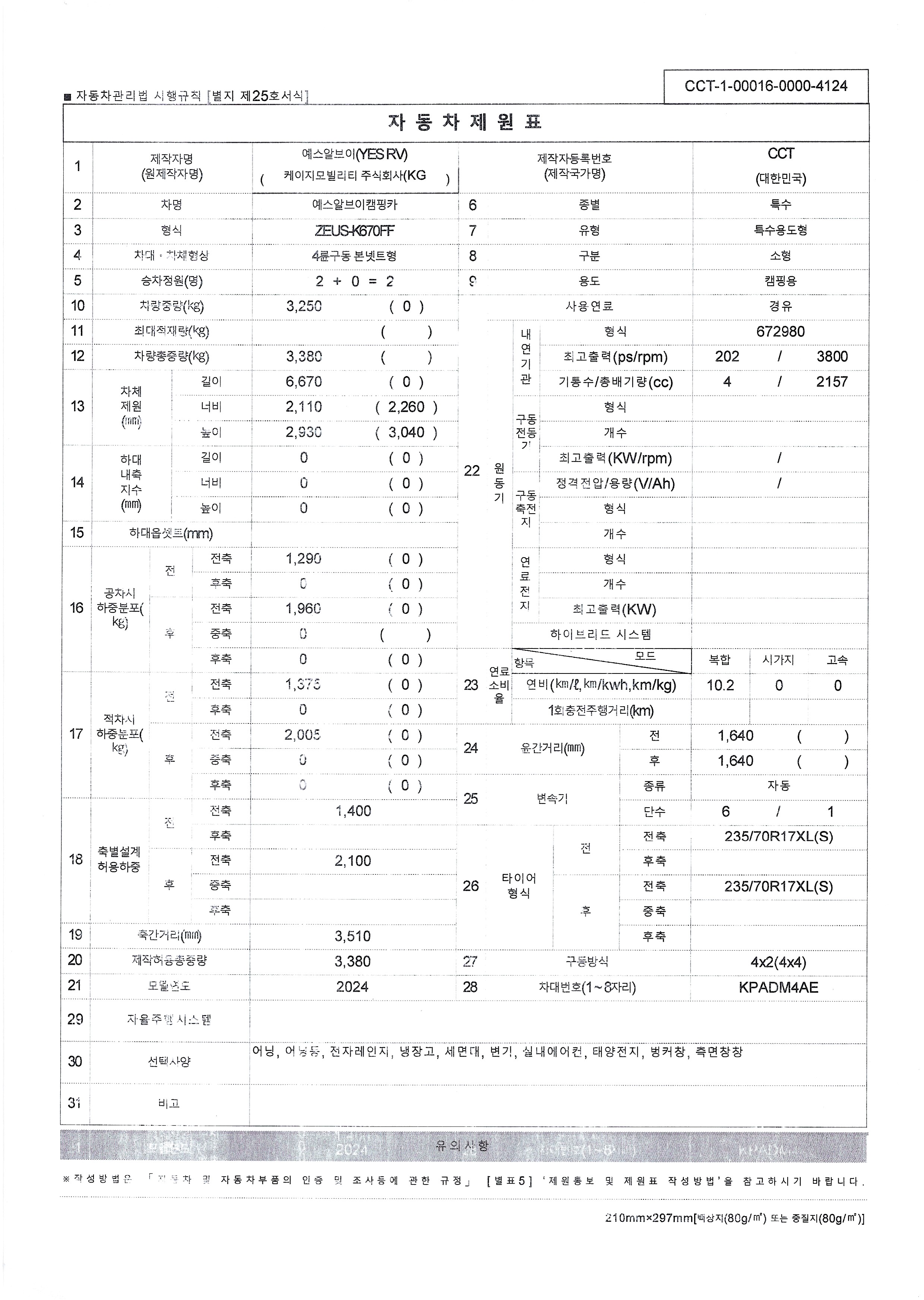

TECHNICAL DATA / 2024ZEUS K670FF
차량 제원 · 외관도
- 기준 문서
- 자동차제원표
- 제원표 승인번호
- CCT-1-00016-0000-4124
- 마지막 검토
- 2026.07.29
- 01전장
- 6,670 mm
- 02전폭
- 2,110 mm
- 03전고
- 2,930 mm
- 04축간거리
- 3,510 mm
자동차제원표 기준
2024 모델연도 ZEUS-K670FF의 자동차제원표 기준 제원과 구조·장비 위치 외관도를 확인합니다.
제원표 괄호 표기
전폭 2,260 mm · 전고 3,040 mm괄호값의 의미는 원본에 정의되어 있지 않습니다.
평면도실내 구조·가구·장비 위치
↗
SPECIFICATION
핵심 제원
- 승차정원
- 2명
- 차량중량
- 3,250 kg
- 차량총중량
- 3,380 kg
- 엔진
- 4기통 · 2,157 cc
- 최고출력
- 202 ps / 3,800 rpm
- 변속기
- 자동 6단 · 후진 1단
- 사용연료·연비
- 경유 · 복합 10.2 km/L
- 타이어
- 235/70R17XL(S)
- 윤거
- 전 1,640 · 후 1,640 mm
표기 수치는 해당 모델연도의 자동차제원표를 기준으로 합니다. 실제 차량은 출고 시기와 선택사양에 따라 다를 수 있습니다.
측면도전장·축간거리·오버행 참고
↗
후면도후면 장비·등화류 위치
↗
전면도전폭·전방 장비 위치
↗
NEED MORE HELP?
영상으로 해결되지 않았나요?
빠른 확인을 위해 차량 모델, 출고 시기, 장착 장비의 제품명과 사진을 준비해 주세요. 실제 점검이 필요한 문제는 담당자가 확인해드립니다.
